| ФЕРРИТОВЫЕ ВОЛНОВОДНЫЕ ВЕНТИЛИ И ЦИРКУЛЯТОРЫ → ВЕНТИЛИ И ЦИРКУЛЯТОРЫ НА П-ВОЛНОВОДЕ |
| |
| Кодировку моделей смотрите здесь |
| |
| Типы вентилей и циркуляторов |
| |
X |
X |
X |
X |
XX |
- |
X |
|
|
(1) |
(2) |
(3) |
(4) |
(5) |
|
(6) |
|
|
|
| |
|
|
(1) |
Диапазон частот: |
1 - 10 ÷ 99 МГц, 2 - 100 ÷ 999 МГц,
3 - 1 ÷ 9 ГГц, 4 - 10 ÷ 99 ГГц. |
(2) |
Код типа: |
I - Вентиль, C - Циркулятор. |
(3) |
Код: |
W- Волноводный. |
(4) |
Код применения: |
N- низкие потери |
(5) |
Центральная частота диапазона частот: |
1 - (10 - 99 (МГц)),
2 - (100 - 999 (МГц)),
3 - (1- 9 (ГГц)),
4 - (10 - 99 (ГГц)). |
(6) |
Модификация |
|
|
|
|
|
|
|
|
| |
Модель |
Диапазон
частот (ГГц) |
Прямые
потери
дБ |
Развязка
дБ |
КСВ |
Мощность,
Вт |
3CWH60-2-ru |
4.0÷8.0 |
0.8 |
14 |
1.60 |
2000 |
4CWN13-1-ru |
8.0÷18.0 |
0.7 |
12 |
1.60 |
400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
ПРИМЕЧАНИЕ:
1. Для вентилей замените "C" на "I" в номере модели.
2. Импульсная мощность - 2.5 КВт |
| |
| |
| |

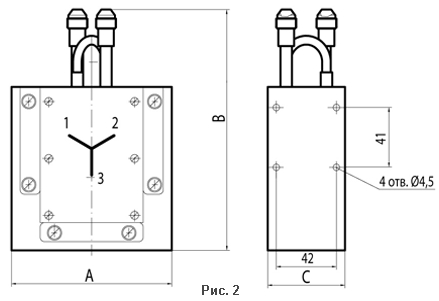

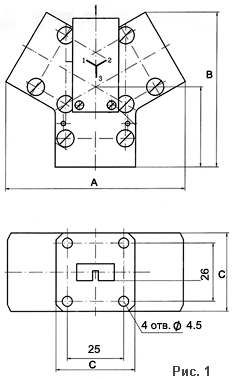

| Все размеры указаны в миллиметрах. |
| |
 |
 |
|
|
|
| |
| |
| |
Модель |
A |
B |
C |
Волновод |
Фланец |
Чертеж |
Рис. |
3D |
3CWH60-2-ru |
112.0 |
112.0 |
54.0 |
35,7x16,1x9,3 |
|
|
2 |
|
4CWN13-1-ru |
78.1 |
67.7 |
35.0 |
16,6x7,5x4,4 |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
