Переключатели


(1)	Диапазон частот:	1 - 10 to 99 МГц, 2 - 100 - 999 МГц, 3 - 1- 9 ГГц, 4 - 10 - 99 ГГц.
(2)	Код типа:	S - Переключатель
(3)	Код:	W - Волноводный, C - Коаксиальный
(4)	Код применения:	R- электронное управление. C- криогенные Т-конфигурации.
(5)	Центральная частота диапазона частот:	1 - (10 - 99 (МГц)), 2 - (100 - 999 (МГц)) - ГГц x10?, 3 - (1- 9 (ГГц)) - ГГц x10, 4 - (10 - 99 (ГГц)) - ГГц.
(6)	Модификация

АО НПК «Феррит-Квазар» выпускает широкий спектр волноводных СВЧ переключателей на разные диапазоны частот и с разными вариантами исполнения корпусов.
Начат выпуск коаксиальных переключателей диапазона 0÷30 ГГц.
Переключатели встраиваются в блоки и предназначены для обеспечения требуемых значений допустимой мощности, скорости переключения, коэффициента стоячей волны.

КОАКСИАЛЬНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ 0÷30 ГГц

Модель	Диапазон частот (ГГц)	Прямые потери дБ	Развязка дБ	КСВ	Средняя Мощность, Вт	Время переключения мс	Интервал рабочих температур °C
3SCR50-1	0÷10	0.3	70	1.30	1	20	-20 до +60
4SCR15-1	0÷30	0.5	50	1.55	1	20	-20 до +60

Модель	A	B	C	Чертеж	3D
3SCR50-1	43.3	40.0	15.0		3SCR50-1
4SCR15-1	43.3	40.0	15.0		4SCR15-1

ВОЛНОВОДНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ

Модель	Диапазон частот (ГГц)	Прямые потери дБ	Развязка дБ	КСВ	Средняя Мощность, Вт	Время переключения мс	Энергия переключения В/А
3SWR83-1-ru	8.8÷9.9	0.20	60	1.10	100	200	27/3
3SWR95-1-ru	9.0÷10.0	0.20	60	1.15	50	200	27/3
4SWR27-1-ru	25.0÷27.5	0.25	60	1.15	800	200	27/3
4SWR30-1M	32.0÷38.0	0.3	60	1.15	800	200	27/3

Модель	A	B	C	Волновод	Чертеж	3D
3SWR83-1-ru	56.0	56.0	138	23x10
3SWR95-1-ru	56.0	56.5	138	23x10		3SWR95-1
4SWR27-1-ru	56.0	56.5	122	8.64 x 4.32		4SWR27-1
4SWR30-1M	56.0	90.5	82	7.2 х 3.4		4SWR30-1M

ВОЛНОВОДНЫЕ ПЕРЕКЛЮЧАТЕЛИ С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Модель	Диапазон частот (ГГц)	Прямые потери дБ	Развязка дБ	КСВ	Средняя Мощность, Вт	Время переключения мс	Энергия переключения В/А
4SWR80-1-ru	7.7÷8.3	0.2	25	1.12	50	5	27/3
3SWS11-2-ru	10.65÷10.95	0.7	15	1.55	10	1.0	27/3
4SWR20-2-ru	18.5÷21.5	0.3	25	1.12	30	2.5	27/3
4SWR30-3-ru	27.5÷32.5	0.3	19	1.25	1	100	27/3

Все размеры указаны в миллиметрах.

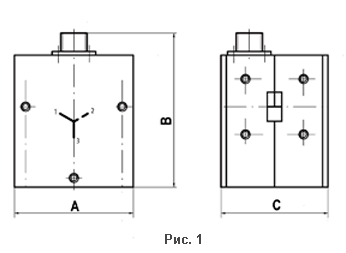

Модель	A	B	C	Волновод	Чертеж	Рис.	3D
4SWR80-1-ru	84.0	84.0	57.6	28x12		1
3SWS11-2	70	77.5	41.5	23x10			3SWS11-2
4SWR20-2-ru	45.0	58.5	40.5	11x5.5		1	4SWR20-2
4SWR30-3-ru	45.0	50.0	38.4	7.2x3.4		1	4SWR30-3

ВОЛНОВОДНЫЕ КРИОГЕННЫЕ ПЕРЕКЛЮЧАТЕЛИ Т-конфигурации

Модель	Диапазон частот (ГГц)	Прямые потери дБ	Развязка дБ	КСВ	Средняя Мощность, Вт	Время переключения мс	Энергия переключения В/А
4SWC20-1-ru	18.5÷21.5	0.3	20	1.22	1.0	2.5	27/3
4SWC30-3-ru	28.0÷33.0	0.3	19	1.25	1.0	2.0	27/3
4SWC35-2	33.5÷37.5	0.3	20	1.20	1.0	2.0	27/3
4SWC36-1X	33.5÷37.5	0.45	20	1.20	1.0	2.0	27/3

Модель	A	B	C	Волновод	Чертеж	3D
4SWC20-1-ru	45.0	58.5	40.5	11x5.5
4SWC30-3-ru	45.0	58.5	38.4	7.2x3.4		4SWC30-3
4SWC35-2	39.5	39.5	24	7.2x3.4	1
4SWC36-1X	56	46	24	7.2x3.4	1

ВОЛНОВОДНЫЕ ПЕРЕКЛЮЧАТЕЛИ ШИРОКОПОЛОСНЫЕ Y- конфигурации

Модель	Диапазон частот (ГГц)	Прямые потери дБ	Развязка дБ	КСВ	Средняя Мощность, Вт	Время переключения мс	Энергия переключения В/А
3SWY70-1	7.9÷8.4	0.35	20	1.25		500	27/3
4SWY80-1	7.7÷8.3	0.20	25	1.20	30	100	27/3
