| ФЕРРИТОВЫЕ МИКРОПОЛОСКОВЫЕ ВЕНТИЛИ И ЦИРКУЛЯТОРЫ → |
| |
| ШИРОКОПОЛОСНЫЕ ВЕНТИЛИ И ЦИРКУЛЯТОРЫ В ОКТАВУ И БОЛЕЕ |
| |
| Кодировку моделей смотрите здесь |
|
| |
| Типы вентилей и циркуляторов |
| |
X |
X |
X |
X |
X |
XX |
X |
- |
X |
X |
|
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
|
(8) |
(9) |
|
|
| |
|
|
(1) |
Диапазон частот: |
2 - 100 - 999 (МГц), 3 - 1- 9 (ГГц), 4 - 10 - 99 (ГГц). |
(2) |
Код типа: |
I - Вентиль, C - Циркулятор. |
(3) |
Код: |
M - Микрополосковый |
(4) |
Код: |
B - прибор на стальном основании размером с ферритовую подложку (вентиль/циркулятор); |
(5) |
Код: |
S - прибор на металлическом основании с монтажными отверстиями; M - прибор на чистой ферритовой подложке (вентиль/циркулятор). |
(6) |
Центральная частота диапазона частот: |
2 - (100 - 999 (МГц)), 3 - (1- 9 (ГГц)),
4 - (10 - 99 (ГГц)). |
(7) |
Направление вращения: |
L - против часовой стрелки, - по часовой стрелке (по умолчанию). |
(8) |
Порядковый номер модели: |
(1, 2 и 3 - к примеру). |
(9) |
Код: |
P - Приборы высокого уровня мощности,
N - прибор должен монтироваться на немагнитной базе (для вентилей и циркуляторов на ферритовой подложке),
G - Широкополосные приборы |
|
|
|
|
|
|
|
| |
|
|
|
Модель |
Диапазон
частот,
(ГГц) |
Развязка
дБ, мин |
Прямые
потери
дБ, макс |
КСВ
(50 Ω макс.) |
Рабочая мощность,
Вт (макс.) |
Интервал рабочих
температур
°C |
Размеры,
AxBxC
(мм) |
4IMBS12-1WG |
6.0÷18.0 |
12 |
1.4 |
1.7 |
5 |
-30 до +70 |
12x10.5x6 |
4CMBS12-1WG |
6.0÷18.0 |
12 |
1.4 |
1.7 |
5 |
-30 до +70 |
12x10.5x6 |
4IMBS13-1WG |
8.0÷18.0 |
16 |
1.0 |
1.4 |
5 |
-30 до +70 |
12x12x5.5 |
4CMBS13-1WG |
8.0÷18.0 |
16 |
1.0 |
1.4 |
5 |
-30 до +70 |
12x12x5.5 |
|
|
|
| |
|
|
|
|
ПРИМЕЧАНИЕ:
1. В случае необходимости возможно изготовление циркуляторов по указанным в таблице размерам. |
|
|

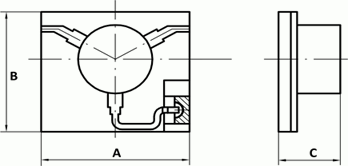

| Все размеры указаны в миллиметрах. |
| |
| |
 |
